Интерактивные системы

Широкое распространение компьютерных технологий и мультимедийных проекторов стимулировало создание специальных технических средств, обеспечивающих непосредственный бесклавиатурный ввод в компьютер текстовой и графической информации. Известны сенсорные компьютерные мониторы и интерактивные насадки (типа TouchScreen), позволяющие управлять компьютером прикосновением пальца к экрану. Однако в данном обзоре речь пойдёт о технических средствах другого класса, имеющих презентационные функции и рассчитанных, как правило, на коллективный просмотр информации.

Интерактивные или сенсорные доски

Одно из направлений электронного копирования информации во время учебного процесса или презентаций - это использование так называемых интерактивных (сенсорных) досок. То, что пишется на такой доске, автоматически переносится в компьютер, а затем, при необходимости - в проектор. Проектор же, в свою очередь, чаще всего проецирует картинку на эту же самую интерактивную доску. Получается замкнутая система, которой управляет пользователь у доски, делая на ее поверхности те или иные пометки, рисунки и т.п. Пользователь (а в продвинутых системах их может быть 2 или даже 3 одновременно), как правило, не рисует на доске физически. С помощью электронного пера, или даже пальцем руки (зависит от технологии) он проводит на поверхности доски виртуальные линии, которые вслед за ним рисуются на доске лучом проектора.

Интерактивные или сенсорные доски

Интерактивные доски
Широкое распространение компьютерных технологий и мультимедийных проекторов стимулировало создание специальных технических средств, обеспечивающих непосредственный бесклавиатурный ввод в компьютер текстовой и графической информации. Известны сенсорные компьютерные мониторы и интерактивные насадки (типа TouchScreen), позволяющие управлять компьютером прикосновением пальца к экрану. Однако в данном обзоре речь пойдёт о технических средствах другого класса -интерактивных или сенсорных досках, имеющих презентационные функции и рассчитанных, как правило, на коллективный просмотр информации.

То, что пишется на такой доске, автоматически переносится в компьютер, а затем, при необходимости - в проектор. Последний, в свою очередь, чаще всего проецирует картинку на эту же самую интерактивную доску. Получается замкнутая система, которой управляет пользователь у доски, делая на ее поверхности те или иные пометки, рисунки и т.п. Пользователь (а в продвинутых системах их может быть 2 или даже 3 одновременно), как правило, не рисует на доске физически (маркером). С помощью электронного стилуса, твердым заострённым предметом или даже пальцем руки (в зависимости от технологии доски) он проводит на поверхности доски виртуальные линии, которые мгновенно вслед за ним рисуются на доске лучом проектора.
    На российском рынке представлено более 10 зарубежных компаний, производящих  интерактивные доски. Разные производители используют различные физические принципы считывания информации с доски.

Например, это может быть специальная воспринимающая многослойная сетка из тончайших проводников, разделённых воздушным зазором (резистивная технология). Такая сетка, имеющая высокое разрешение на касание, встраивается под защитную поверхность доски. При нажатии на поверхность проводящие слои соединяются, и в компьютер поступает сигнал, задающий координаты точки контакта. В других случаях могут применяться специальные электромагнитные стилусы, контактирующие с электронной сеткой (электромагнитная технология). Такой стилус содержит излучатель электронного сигнала. При соприкосновении стилуса с поверхностью доски (и даже в случае приближения к ней) в компьютер поступает сигнал с координатами соответствующей точки.

Применяется также технология инфракрасного лазерного сканирования, позволяющая отслеживать положение непрозрачного предмета. Встречается  комбинированная технология инфракрасного и ультразвукового сканирования. При использовании  DViT технологии (Digital Vision Touch) движение электронного стилуса считывается и фиксируется на доске при помощи специальных цифровых видеокамер, встроенных в доску. В самое последнее время появилась микроточечная технология,  разработанная  компанией PolyVision. Электронный Bluetooth-стилус с помощью встроенной микрофотокамеры считывает с белой поверхности доски невидимую координатную сетку точек, которая затем используется для привязки координат линий письма.

В любом случае движение маркера передаётся на монитор и в память компьютера, а далее полученную информацию можно обработать, распечатать, сохранить, передать по электронной почте, показать на большом экране через проектор. А если спроецировать на интерактивную доску рабочий стол компьютера, то с помощью маркера, указки  или пальца можно управлять курсором мыши и компьютером, открывая нужные приложения на этом компьютере.
Интерактивные доски имеют разрешающая способность от 2000х2000 до 8000х8000 точек, т.е. выше, чем у современных мониторов и проекторов. Это обеспечивает исключительно высокую точность при передаче информации.
Интерактивные доски обычно обладают надежной и вандалоустойчивой конструкцией. С компьютером устройство соединяется посредством COM- или USB-порта, либо через беспроводной интерфейс. Питание поступает от сетевого блока питания или непосредственно от компьютера по USB-кабелю. Существуют также беспроводные доски, не требующие электропитания.

Как правило, интерактивные доски после монтажа проектора должны быть откалиброваны. Калибровка выполняется с помощью специальной утилиты, которая выводит перекрестья по углам и в центре экрана, после чего просит пользователя нажать маркером в этих точках. Весь процесс обычно не превышает 2-3х мин. Если взаимное расположение интерактивной доски и проектора не изменилось, повторная калибровка не потребуется
Основные режимы работы интерактивной доски совместно с проектором -  режимы мыши и аннотаций. В первом режиме доска лишь обеспечивает взаимодействие пользователя с ОС, заменяя мышь, во втором используется по прямому назначению, т. е. для письма и рисования. При этом компьютер может использовать любое программное обеспечение, работающее под Windows, MAC или Linux.Заметим, что графический редактор для этого не обязателен: программа рисует прямо на том фоне, который есть на экране, будь то картинка "обоев", слайды PowerPoint, окна прикладных программ и т. д. Перемещая маркер по поверхности доски, можно в режиме "On Line". ввести в компьютер любую графическую информацию. Кроме того, нажав на одну из реальных или виртуальных  кнопок у края доски, можно менять параметры линий, вызывать специальные знаки и фигуры, вызвать изображение клавиатуры и, касаясь виртуальных клавиш, набирать текст, вводить цифры и знаки и т.п. Как правило, предусмотрено распознавание рукописного текста: написанный от руки текст преобразуется в заданный формат.


Интерактивные доски могут использоваться также:

- в качестве безбликового экрана,
- в качестве  копировального электронного блока (совместно с компьютером),
- а также (для некоторых досок) – в качестве белой маркерной (фломастерной) доски.
Интерактивные доски легко совмещаются с системами видео конференций, позволяющими создать систему реального времени, передающую отдаленным абонентам информацию, нанесённую на доску.
Интерактивные доски обычно крепятся к стене. Для напольной установки досок дополнительно поставляются специальные мобильные подставки.
Интерактивные доски имеют достаточно большие размеры (диагональ от 43 до 104 дюймов при соотношении сторон 4:3 или 16:9), позволяющие эффективно воспринимать информацию.

Компания «Викинг» может поставить Заказчику практически любые интерактивные доски из числа представленных на российском рынке. Однако предпочтение в настоящее время мы отдаём двум моделям досок, имеющим определённые преимущества перед другими брендами: Polivision Eno и Intech.

Интерактивные доски Polyvision Eno. Преимущества:

  • Доска беспроводная, к ней не подводятся ни сигнальный кабель, ни кабель питания, что чрезвычайно удобно при монтаже и дальнейшем использовании
  • Доска использует микроточечную технологию и поэтому не содержит никаких электронных компонентов. По существу это кусок металла, соответственно, доска 100% вандалоустойчива, не случайно на доску производитель даёт бессрочную гарантию.  Весь интерактивный функционал доски заключен в электронном стилусе
  • Простота обслуживания – сама доска принципиально не требует ремонта, из строя может выйти только стилус, вернее – его съёмная головка
  • Возможность использования сменных головок для стилусов
  • Допускается работа  2-3-мя стилусами одновременно по всему полю доски
  • Съемная магнитная лента  для управления, что очень удобно при проведении презентаций
  • Совместимость с операционными системами Microsoft Windows, Apple Macintosh, Linux
  • Возможность использования как штатного ПО, так  и ПО от других досок (Smart, Hitachi и др.)
  • В комплект поставки входит пакет ПО Qwizdom WizTeach - семейство обучающих программ на русском языке с богатым контентом и инструментами, разработанными для задач каждого школьного предмета. Учитель может легко включать их в уже используемые планы уроков.
  • Дополнительные створки для маркеров и/или мела (опция)

Доски Polyvision Eno представлены в виде линейки моделей с разными размерами и форматами (4:3 и 16:9). См. каталог

Интерактивные доски досок Intech. Преимущества:

  • Инфракрасные датчики расположены по всему периметру доски и размещены в защищенном металлическом корпусе и, что обеспечивает вандалоустойчивость и высокую надежность системы позиционирования
  • Управление твердым заострённым предметом или даже пальцем руки
  • Допускается работа двух человек одновременно по всему полю доски
  • Возможность использования в качестве белой фломастерной (маркерной) доски
  • Совместимость с операционными системами Microsoft Windows, Apple Macintosh, Linux
  • В комплект поставки входит пакет ПО Qwizdom WizTeach - семейство обучающих программ на русском языке с богатым контентом и инструментами, разработанными для задач каждого школьного предмета. Учитель может легко включать их в уже используемые планы уроков.
  • Дополнительные створки для маркеров и/или мела (опция)
  • Невысокая стоимость – это одна из самых недорогих досок на российском рынке

Компания «Викинг» предлагает линейку моделей досок Intech с разными размерами и форматами (4:3 и 16:9). См. каталог

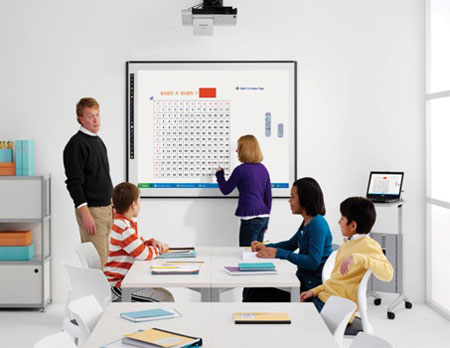

Интерактивные доски PolyVision ENO

Доски ENO основаны на революционной новой микроточечной технологии, для работы которой не нужны никакие провода. Сама доска не подключается ни к сети электропитания, ни к компьютеру. Весь ее интерактивный функционал заключен в электронном стилусе. Его можно спрятать в сейф, а сама доска абсолютно вандалоустойчива и испортить ее практически невозможно. С помощью встроенной микроcфотокамеры электронный Bluetooth-стилус  доски ENO считывает с белой поверхности доски почти невидимую сетку точек, которая затем используется для привязки координат линий письма. Поскольку все технические компоненты интегрированы в конструкцию Bluetooth-стилуса, доска ENO  практически не требует обслуживания. С помощью таких же стилусов принципиально новой конструкции, с поддержкой Bluetooth, учителя и ученики могут легко выполнять совместную работу на уроках. Одновременно на такой доске могут работать до трех пользователей.

PolyVision ENO обладает антивандальной прочной поверхностью, что позволило производителю дать пожизненную гарантию на саму доску – более 25 лет. Также её можно использовать как обычную маркерную доску, или как магнитную поверхность, прикрепляя с помощью разноцветных магнитов необходимые иллюстрации. ENO - это три доски в одной: маркерная, магнитная и интерактивная.

Интерактивные доски PolyVision ENO

Доска работает как с собственным ПО, так и с любым ПО других производителей, предназначенным для интерактивных досок. В комплект поставки входит пакет ПО Qwizdom WizTeach - семейство обучающих программ на русском языке с богатым контентом и инструментами, разработанными для задач каждого школьного предмета. Учитель может легко включать их в уже используемые планы уроков.

Компания Викинг представляет следующие модели досок  ENO:

  • Polyvision eno 2615A - 78", рабочее поле 160(ш)x120(в) см;
  • Polyvision eno 2815A - 96", рабочее поле 213(ш)x120(в) см;
  • PolyVision eno click 2650A - 75", рабочее поле 159(ш)x108(в) см, крепится магнитами к маркерной доске;
  • PolyVision eno click 2650A - 93", рабочее поле 213(ш)x108(в) см, крепится магнитами к маркерной доске;
  • Polyvision eno flex 2620A c двумя дополнительными створками (стационарные или закрывающиеся) - 78", рабочее поле 160(ш)x118(в) см ( две дополнительные створки - 118,0 х 99,0 см (стационарные);118,0 х 77,0 см (закрывающиеся));
  • Polyvision eno flex 2820A c двумя дополнительными створками (стационарные или закрывающиеся) - 95", рабочее поле 213(ш)x118(в) см ( две дополнительные створки - 118,0 х 99,0 см (стационарные);118,0 х 103,0 см (закрывающиеся));

Также в линейке интерактивных досок ENO появились модели с дополнительными поверхностями на рельсовой основе:

  • Polyvision eno flex 2620A - 78", рабочее поле 160(ш)x120(в) см, c 2 дополнительными поверхностями, одна стационарная и одна на рельсовой системе, каждая 160x120 см;
  • Polyvision eno flex 2820A - 95", рабочее поле 214(ш)x120(в) см, c 2 дополнительными поверхностями, одна стационарная и одна на рельсовой системе, каждая 160x120 см;
  • Polyvision eno flex 2620A - 78", рабочее поле 160(ш)x120(в) см, c 3 дополнительными поверхностями, две стационарные и одна на рельсовой системе, каждая 160x120 см.;
  • Polyvision eno flex 2820A - 95", рабочее поле 214(ш)x120(в) см, c 3 дополнительными поверхностями, две стационарные и одна на рельсовой системе, две по 160x120 см, одна 214х120 см.;

Все модели совместимы с  Microsoft Windows, Apple Macintosh и Linux.



Интерактивная трибуна e-Station S

Для проведения лекций, презентаций, семинаров, учебных занятий и других мероприятий зачастую требуется большое количество аудио-визуальной аппаратуры, такой как персональный компьютер, система звукоусиления и оповещения, микрофонная система, источники аудио-видео сигналов и т.д. Викинг предлагает уникальное решение, которое обеспечивает докладчику удобство управления всем комплексом аудио-визуальных средств - интерактивную трибуну e-Station S. С её помощью тренинги, учебные занятия станут максимально эффективными, доступными для понимания самой широкой аудитории от средней школы до высших учебных заведений.

Интерактивная трибуна

По возможностям и качеству интерактивная трибуна e-Station S ни в чем не уступает более именитым аналогам, а стоимость её на порядок ниже.

Надежность, легкость в управлении, современный дизайн и эффективность сделают e-Station S желанным решением для Вас.

Сенсорные дисплеи.

В настоящее время на рынке, в том числе в России, существует множество интерактивных решений на основе сенсорных дисплеев, размеры которых постоянно растут. Сегодня можно увидеть сенсорные дисплеи от 3"(в мобильных телефонах) до 150"( как отдельное решение). Вместе с соответствующим программным обеспечением такой дисплей ( или набор из таких дисплеев) предоставляет пользователю широкий и разнообразный спектр возможностей.

Простота и удобство в использовании позволяют применять сенсорные дисплеи в системах Digital Signage, в рекламе, торговле, в индустрии развлечений и т.д.



Области использования интерактивных презентационных систем

Таким образом, современные технологии существенно расширяют возможности докладчиков и преподавателей при демонстрации иллюстрационных и обучающих материалов. Рассмотренные выше интерактивные презентационные системы и устройства могут успешно применяться в самых разных сферах деятельности, например:

  • при организации учебного процесса,
  • при проведении конференций, семинаров, совещаний, переговоров,
  • при проведении презентаций,
  • в торговых предприятиях,
  • в музейном деле,
  • в рекламном бизнесе,
  • для использования лицами с ограниченными физическими возможностями и т.п.

В последнее время начинают появляться интерактивные 3D решения.

Викинг обеспечивает подбор, поставку, монтаж и обслуживание всех вышеописанных типов и моделей интерактивных устройств.
